Hauptmerkmale des zementierten Carbids

Zementiertes Carbid nimmt aufgrund ihrer hervorragenden Langlebigkeit, Präzision und Vielseitigkeit eine wichtige Position in der Metallform-, Plastik -Injektionsform-, Glasherstellungs- und Drahtentzündungsindustrie ein. Die Qualität des zementierten Carbids wirkt sich direkt auf die Produktionseffizienz und Lebensdauer aus. Die drei Hauptmerkmale des zementierten Carbids sind wie folgt:

1. Dichte

Die Dichte der zementierten Carbidbereiche weit verbreitet von etwa 5,5 g/cm³ Für TIC-basierte Legierungen bis etwa 15,4 g/cm³ Für WC-basierte Legierungen mit niedrigem Kobalt. Sintertes zementiertes Carbid hat normalerweise eine gewisse Restporosität, sodass der gemessene Dichtewert geringfügig niedriger ist als der theoretische Wert. Für das Carbid mit Wolfram-Cobalt hängt seine Dichte zuerst vom Kobaltgehalt ab. Je höher der Kobaltgehalt, desto niedriger die Dichte. Darüber hinaus werden Graphiteinschlüsse, Poren und Fremdverunreinigungen die Dichte der Legierung leicht verringern, während die große Anwesenheit von η Die Phase in der Legierung führt zu einem leichten Anstieg der Dichte. Wenn die η Die Phase ist schwerwiegend, ihre Dichte kann den theoretischen Wert überschreiten.

Bei Titan-Tungsten-Cobalt-Legierungen hängt ihre Dichte eng mit dem Inhalt von Titancarbid und Kobalt zusammen. Wenn der Gehalt an Titankarbid oder Kobalt zunimmt, nimmt die Dichte der Legierung ab.

2. Härte

Aufgrund der großen Menge an harten Carbiden im zementierten Carbid ist seine Härte viel höher als die von Hochgeschwindigkeitsstahl. Die Härte des yg -zementierten Carbids zum Schneiden beträgt im Allgemeinen HRA88 ~ 93 und die Härte des yt -zementierten Carbids beträgt HRA89 ~ 94. Je höher der Gehalt an Bindemittelkobalt in zementiertem Karbid (desto niedriger der Gehalt an Hartphasen -Carbiden), desto niedriger ist die Härte der Legierung.

Beziehung zwischen WC-Co-Legierungshärte, Kobaltgehalt und Wolfram-Carbid-Korngröße

Beziehung zwischen Härte und TIC-Gehalt der WC-TIC-Co-Legierung, die CO9% enthalten

Das Werkzeug wird normalerweise während des Schneidens Biegespannung ausgesetzt, sodass die Biegefestigkeit im Allgemeinen verwendet wird, um die Festigkeitseigenschaften von zementiertem Carbid darzustellen. Die Biegefestigkeit von grobkörnigem zementiertem Carbid ist viel niedriger als die von Hochgeschwindigkeitsstahl. Sogar die YG8-Legierung mit höherer Stärke (σBB = 1500 mPa) hat eine Biegefestigkeit von nur etwa die Hälfte von W18CR4V-Hochgeschwindigkeitsstahl. Die Biegefestigkeit von feinkörnigem zementiertem Carbid ist jedoch höher als die von Hochgeschwindigkeitsstahl, hat jedoch keine signifikante Duktilität, sodass sie ein Zusammenbruchphänomen aufweist.

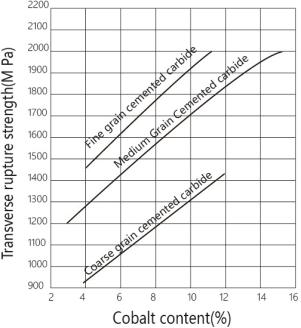

Beziehung zwischen der Biegefestigkeit des zementierten Carbid- und Kobaltgehalts

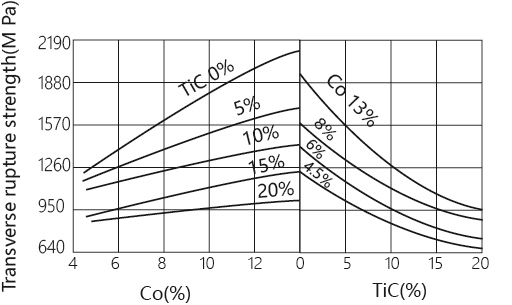

Beeinflussen von TIC- und CO-Inhalten zur Biegefestigkeit der WC-TIC-Co-Co-Legierung
